概述

XTE-DD型低压智能动态（静态）无功补偿装置采用大功率无触点投切开关，根据电网电压、电流及无功功率情况，由控制器实时进行动态分析、过零判断，实现快速、无冲击地投入电容器组，补偿电网无功功率，达到节能降损之目的。

适用范围

XTE-DD系列低压智能动态（静态）补偿装置适用于交流50HZ、额定电压在1.4KV及以下、负载功率变化较大、对电压波动和功率因数有较高要求的电力、建材、石油、化工、冶金、铁路、港口、煤矿等行业。

系统特点

装置由控制器、晶闸管、并联电容器、电抗器、过零触发模块、放电及保护器件等组成。装置实时跟踪测量负荷的电压、电流、无功功率及功率因数，通过微机进行分析，计算出所缺无功功率并与预先设定的数值进行比较，自动选择能达到最佳补偿效果的补偿容量并发出指令，由过零触发模块判断双向可控硅的导通时刻，动态补偿时响应时间≤20ms，可快速、无冲击的投入并联电容器组。

使用环境

环境温度：-25℃~+40℃（户内型）

海拔高低：<2000米（高海拔地区可定制）

相对温度：<85%(+25℃)

安装环境：周围介质无爆炸及易燃危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃、安装地点无剧烈振

动及颠簸，安装倾斜度<5%。

技术参数

额定电压：220V 380V 690V 770V 1140V 50HZ

判断依据：无功功率、电压

响应时间：动态补偿≤20ms，静态补偿≤1s

投切延时：静态（1s~90s任意可调）动态（20ms~2000ms可调）

补偿容量：90kvar~1000kvar

允许误差：0~+10%

技术特征

采用大功率晶闸管电流过零投切技术，实现无涌流、无冲击、无电弧重燃，电容切除后无需放电可再次投入，可频繁投切。

快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤20ms。

在规定的动态响应时间内，多级补偿一次到位，补偿后功率因数>0.95。

采用微机控制，智能化投切方式，实现无人职守，并具有微机通讯接口，实现远方遥测、遥信、遥控（需选配）。

具备过流、过压、欠压、温度超限等多种数字保护功能。同时，装置能在外部故障或停电时自动退出，送电后自动恢复。

补偿方式有三相对称负荷补偿、三相不对称负荷补偿及共分结合补偿。

产品选型定义

XTE-DD/A-B-C

XTE:吉林省信泰电气设备有限公司DD:低压动(静)态无功补偿装置囚:电压等级(0.4KV、0.6KV、0.66KV、0.69KV、0.9KV)

单台容量(单位kvar)

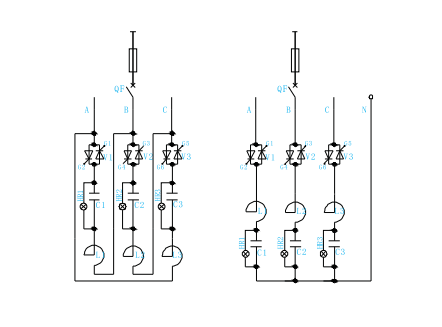

主接线方式(3-三相三线、4-三相四线);
