适用范围

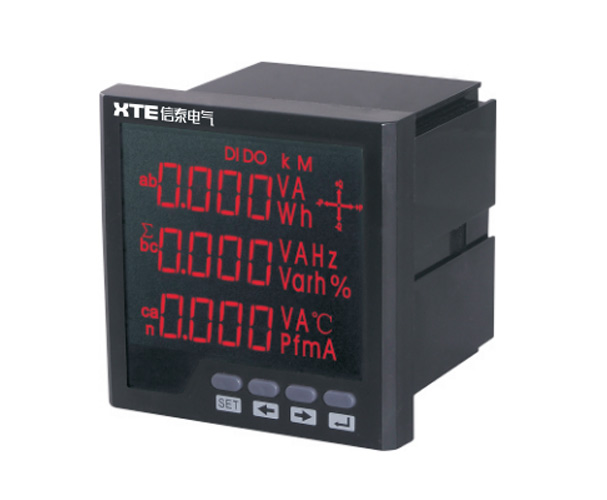

XTE194系列多功能谐波分析仪是本公司针对电力系统推出的集电力参数测量、谐波

测量、复费率电能计量、电力质量分析、事件记录、通讯功能于一体的智能仪表。可用于

能源管理系统，电力监控系统，变电站自动化，智能建筑，开关柜等配电网络系统。

XTE194多 功 能 谐 波 分 析 表 符 合 （ DL/T614-1997、 GB/T17883-1999、

DL/T645-1997、GB/T15284-2002、GB/T14549-1993）标准。

产品特点

可以测量三相电压、三相电流、各相的有功及无功功率、总有功功率、总无功功率、功率因数、频率、四象限电能，可实现付费率电能计量。

测量电网电压、电流的2～31次谐波含有率、总谐波畸变率THD。

可以测量电网的正序/负序电压，正序/负序电流和不平衡度（三相四线制）。

提供2路开关量输入功能，采用干节点电阻信号输入方式。

提供2路继电器的开关量输出功能，可用于各种场所下的报警指示，保护控制输出功能。

RS485通讯接口，MODBUS-TRU通讯协议。

可记录20条开关量输入SOE事件。
